Converter Arus 4-20ma dan tegangan 0-10V to Modbus RTU

Description

🧩 Nama Perangkat

Modbus RTU Analog Input 8CH

• Brand: Waveshare
• Fungsi utama: Modul akuisisi data analog 8 channel yang berkomunikasi menggunakan Modbus RTU melalui RS485.

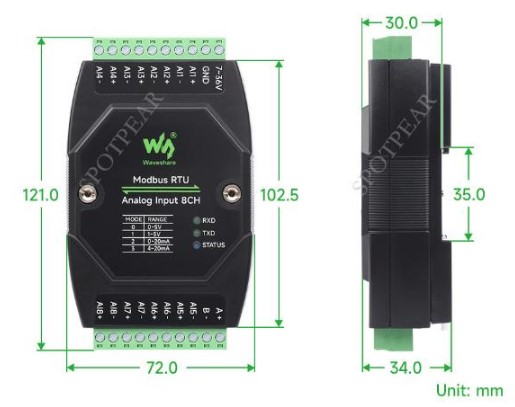

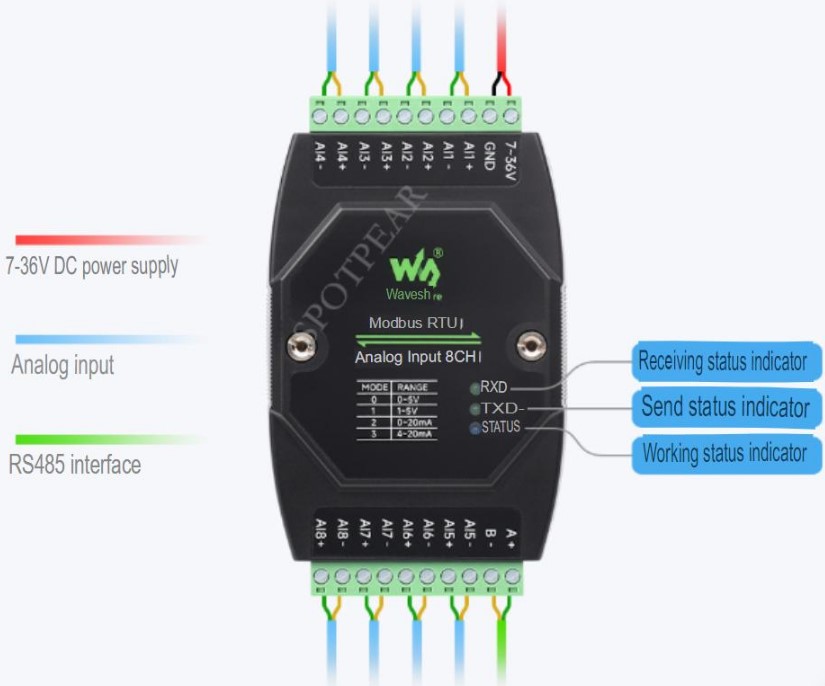

⚙️ Fitur dan Komponen Perangkat (Berdasarkan Gambar)

🔌 1. Power Supply (Bagian Kanan-Atas)

• Terminal input: 7–36V DC
• Tersedia dua pin:
  • + (positif)
  • – (negatif)
• Power supply ini digunakan untuk menghidupkan modul sepenuhnya.

🎛️ 2. Analog Input Channels (Bagian Kiri-Atas & Kanan-Bawah)

Tersedia 8 channel analog input (AI0 sampai AI7) yang masing-masing terdiri dari dua terminal input:

• Jenis sinyal yang didukung:
  • 0–5V
  • 1–5V
  • 0–20mA
  • 4–20mA
• Mode input dapat dipilih menggunakan konfigurasi MODE internal (kemungkinan via register Modbus atau dipilih melalui jumper/config switch).

🔌 3. RS485 Communication Interface (Bagian Bawah-Tengah)

Digunakan untuk komunikasi Modbus RTU antara modul dengan master (seperti PLC, Arduino RS485, ESP32 RS485, atau komputer industrial).

🔄 4. Indikator LED Status (Bagian Tengah Perangkat)

🧮 5. Mode Konfigurasi Input (Label Bagian Tengah)

Modul mendukung 4 tipe input analog yang dapat disesuaikan:

• Mode ini biasanya diatur lewat command Modbus RTU atau melalui jumper (tergantung varian produk).

📡 Cara Kerja Umum

1. Perangkat diberi tegangan 7–36V DC.
2. Input analog dari sensor (misal sensor tekanan, suhu, level cairan) dimasukkan ke AI0–AI7.
3. Data dikonversi oleh perangkat menjadi nilai digital.
4. Data dikirimkan ke sistem Modbus RTU master (misal PLC atau HMI) melalui antarmuka RS485.
5. LED RX/TX berkedip menandakan komunikasi aktif.
6. STATUS menyala menunjukkan modul siap digunakan.

🎯 Aplikasi Umum

• Monitoring suhu, tekanan, level cairan di industri
• Akuisisi data analog untuk SCADA
• Integrasi sensor 4–20mA ke PLC/RTU
• Proyek IoT industri dengan protokol Modbus
